日商住建 平塚店メタル・ジョイント（金物工法）

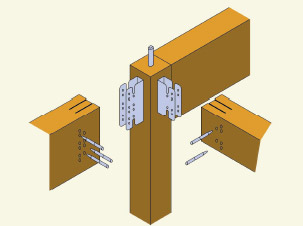

メタル・ジョイント（金物工法）は、木造軸組工法の従来からの継手・仕口を金物に置き換え剛接合にした工法です。接合強度は従来仕口の約1.5倍。 構造材の仕口の断面欠損が極めて小さく、高い耐力が得られます。
メタル・ジョイント（金物工法）の4大特性
1．構造材の仕口の断面欠損が極めて小さく、高い耐力が得られます。
接合強度が一般在来の約1.5倍
＜仕口部欠損率＞
一般在来工法⇒約58％欠損
メタル・ジョイント⇒約15％欠損
メタル・ジョイント
一般在来工法
※従来の軸組工法は水平方向の力に対しては筋交いで支えているので、地震や台風等の外圧が加わると軸の接合部に力が集中してしまい ます。しかし金物接合は従来工法に比べると、構造材の仕口の断面欠損率は約1/4と極めて低い数値となっています。>
2．接合部のクリアランス（あそび）が減少し、精度がアップします。
3．金物は、すべて梁・柱内に納まるので化粧梁等の現しの構造とした場合にも美しい仕上がりです。
躯体から金物が露出しないため壁パネルの施工がスムーズ。
4．建て方工事を省力化し、人件費の削減と工期短縮を実現します。
※在来工法の場合、上棟後に高所作業により構造金物（羽子板・プレート・ホールダウン等）を取付けるため作業性が悪いのが現状です。金物工法の場合、事前に金物を工場でプレセット済みなので上棟時にはドリフトピンを打ち込むだけで固定できます。スピィーディーなうえ、上棟後の水平・垂直の調整も軽微な作業のみとなります。
| 鎌継ぎ | 蟻掛け | |
|---|---|---|
| 在来仕口 |  |
 |
| 金物接合 |  |
 |
| 大入れ | ほぞ | |
| 在来仕口 |  |
|
| 金物接合 |  |
 |
ホールダウン同等柱脚金物
ホールダウン同等柱脚金物（30kn用）

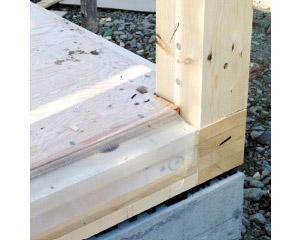

P&C専用金物の納まり

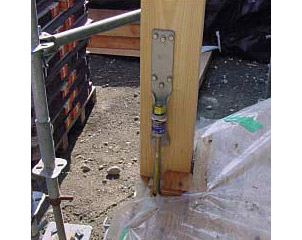

従来のホールダウン金物
P&C専用金物の特徴
P&C専用金物の特徴は、梁受け金物にホゾが付いている点です。 ホゾ付きにより以下のメリットが得られます。
1．ガタツキが生じにくい
木材は他の構造材と異なり、多かれ少なかれ経年変化で痩せていきます。P&C専用金物はボルトだけでなく、ホゾ部分でも耐力を負担するため、ボルトのみの場合と比べるとガタツキが生じにくくなります。
木材にホゾ部分が掛かる
ボルト頭がホゾ内に納まる
2．断面欠損が小さく強度的に有利
ボルトの頭・ナットがホゾ内部に納まる分だけ横架材の切り欠きが少なく、断面欠損がより小さく強度的に有利です。

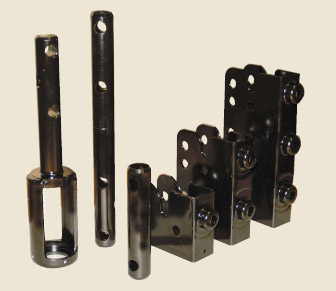

3．耐食性に優れたカチオン電着塗装
P&C専用金物の表面処理はカチオン電着塗装を施しているため耐食性に優れています。
※カチオン電着塗装とは、被塗物を水溶性塗料中に浸積して陰極に塗料を陽極として直流電圧を印加し、被塗物に塗膜を形成させる塗装方法。塗料は狭い空隙まで浸透し全面に均一な塗膜が形成され水に不溶かつ含水率の低い塗膜が得られます。塗膜は弱アルカリ性です。仮に塗膜の一部に損傷を受けたとしても鉄との不動態を形成し、錆の進行を防げる性質を持っているため耐食性に優れています。
